تقرير تبريد وتكييف

جزاء المكييف الشباك:

اولا اجزاء ميكانيكية وتشمل:

-1الضاغط : يقوم الضاغط بسحب غاز مركب التبريد من المبخر ويكون الضغط لفريون22 بين 60 و 70 رطل/بوصة 2 ويقوم بضغطة دفعة الى المكثف.

-2المكثف : يقوم المكثف بتبريد الغاز تحت ضغط ثانت الى سائل ذوضغط عالى وينقسم المكثف الى ثلاث اجزاء الاولى غار محمص والثانية غاز مشبع والثالثة سائل مبرد وغالبا يبرد المكثف بواسطة مروحة .

-3 الانبوب الشعرى او صمام الانتشار : يمر السائل ذو الضغط العالى خلال الانبوب الشعرى او صمام الانتشار فيمكن التحكم فى مرور السائل الى المبخر وينخفض الضغط.
-4المبخر : حيث يتحول السائل الى غاز الذى يغلى تحت درجات منخضة جدا وعندما تدفع المروحة الهواء عبر المبخر البارد فيبرد الهواء وتنخفض درجة رطوبته لان المبخر البارد تتكثف الرطوبة علية وتقوم المروحة بتدوير الهواء بالغرفة فتقوم بسحب الهواء وتبريده ودفعةمرة اخرى الى الغرفة.ويعود الغاز الى الضاغط وتكرر الدئرة .







ثانيا اجزاء كهربائية وتشمل:

-1محرك الضاغط : ويتكون من ملفين ملف التقويم وملف الدوران .
وفى بدء التشغيل يغذى كلا من الملفين بالتيار الكهربائى وبعد ان يأخذ المحرك حوالى 75 % من سرعته تخرج ملفات التقويم من الدائرة ويظل المحرك يدور بفعل ملفات الدوران فقط. وتخرج ملفات
التقويم من الدائرة بواسط الريلاى او كابستور.

-2محرك المروحة: وتتميز المروحة بمكيف نوع الشباك بان لها عمود اكس من الجهتين الامامية لها ريشة طاردة مركزية تقوم بتدوير الهواء خلال المبخر جهة الغرفة والثانية ريشة عادية تدور الهواء حول المكثف جهة الخارج ويكون محرك المروحة ذو سرعات متعددة سرعتين او ثلاث سرعات

.
-3 كابستور دوران الضاغط: وهو المسئول عن بدء دوران الضاغط وتحسين الاداء.

-4كابستور دوران المروحة: وهو كذلك مسئول عن بدء دوران المروحة وتحسين ادائها.

-5 الثرموستات: وهو يتحكم فى درجة حرارة الغرفة عن طريق أختيار الوضع المطلوب فيفصل الضاغط وتستمر المروحة فى الدوران.



-6مفتاح التشغيل الرئيسى: ومن خلالة يمكن التحكم فى تشغيل المكيف وله اوضاع مختلفة كالاتى.
- تهوية فقط وفيه تعمل المروحة على تغيير هواء الغرفة.
- تبريد منخفض وفيه تعمل المروحة على سرعة منخفضة مع الضاغط.
- تبريد عالى وفيه تعمل المروحة على سرعة عالية مع الضاغط.
- تدفئة منخفض وفيه تعمل المروحة على سرعة منخفضة مع السخانات.
- تدفئة عالية وفية تعمل المروحة على سرعة عالية مع السخانات.

-7 محرك زعانف توجيه الهواء: وهو محرك صغير يتم تشغيله وقت الحاجه حيث يقوم بتوجيه الهواء بواسط زعانف بانتظام فى الغرفة.
-8 السخانات الكهربائية: وهى المسئولة عن التدفئه اثناء الشتاء عند أختيار وضع التدفئه.
وفى بعض الانواع تستخدم طريقة الدائرة المكوسة للتدفئه (يكون المكثف الحار جهة الداخل).







مكونات مكيف الاسبلت

.

مكونات المكيف

يحتوي المكيف الكهربائي من توكيل كاريير على الكثير من المكونات التي تعد ضرورية جداً في عملية التبريد من حيث تحويل غاز الفريون إلى الحالة السائلة و من الغازية مرة أخرى, و تمرير الهواء إلى مختلف وحدات الجهاز, و دفع هواء و حتى تحريكه في مختلف أرجاء الغرفة, و فيما يلي عرض لكل هذه المكونات بالتفصيل

                                                                              الدائره الكهربيه للوحده الداخليه

.

أولاً : المبخر



و هو عبارة عن مكون يقوم بتحويل سائل التبريد إلى الحالة الغازية, حيث يساعده على الغليان تحت درجات حرارة منخفضة جداً, و من ثم تقوم المروحة بتحريك الهواء البارد لخفض رطوبته.

ثاياً : الضاغط

يقوم الجهاز الضاغط بسحب غاز التبريد الذي قام بتجهيزه المبخر, ليكون الضغط ما بين 60 و 70 رطل, و من ثم يقوم هذا الضاغط بحويل الغاز الذي سحبه إلى المكثف .

ثاللثاً: المكثف

يقوم المكثف بتبريد الغاز الذي وصل إلى تحت ضغط معين, لكي يحوله إلى حالة سائلة ذات ضغط عالي, و ذلك من خلال المرور بثلالث بخطوات , أولها غاز محمص, و ثانيهما غاز مشبع, و الثالث هو الحالة السائلة التي وصل إليها الغاز .



رابعاً : صمام الاتشار

و هو عبارة عن الماسورة أو الصمام الذي تحرك فيه سائل التبريد ذو الضغط العالي لينتقل من مكون إلى آخر دون أن يفقد خواصه الفيزيائة .

خامساً: محرك الضاغط

يعد محرك الضاغط من أحد مكونات المكيف أيضاً و لكن الكهربائية, حيث يتكون من ملفين لتدوير الهواء يعمل كلاهما بالتيار الكهربائي .

سادساً : محرك المروحة

تشمل جميع أنواع المكيف الشباك مروحة داخلية تعمل على الدوام و بسرعات مختلفة, و ذلك ليس للتأثر على درجة برودة الهواء الخارج من المكيف, و إنما لتبريد المكبف نفسه أو أجزائه الداخلية التي ترتفع درجات حرارتها أثناء التشغيل .

سابعاً : الثيرموستات

توجد تقريباً الثيرموستات في كافة الأجهزة الكهربائية المنزلي, و ليس كأحد مكونات المكيف فحسب, فهو الجزء المسؤول عن تمرير التيار الكهارئي إلى المكيف للوصول به إلى درجة حرارة معينة, ثم قطع هذا التيار عند الوصول إلى الدرجة المطلوبة .

ثامناً : الفلتر

يوجد بجميع المكيفات الكهربائية فلتر داخلي, و هو الجزء الذي يعمل على تنقية الهواء البارد قبل تمريره إلى المحيط الخارجي, بحيث يكون خالياً من أي أتربة أو روائح .

تاسعاً : زعانف الهواء

و هي عبارة عن محرك صغير يقوم بتحريك الهواء و توزيعه في مختلف أرجاء الغرفة, و من الممكن أيضاً تثبيت هذه الزعانف في اتجاه ثابت لتبريد جزء معين من الغرفة .



عاشراً : جهاز التحكم عن بعد

لا يمكن الحديث عن مكونات المكيف الكهربائي دون ذكر جهاز التحكم عن بعد الذي من خلاله يمكن التحكم فى إيقاف المكيف و تشغيله, أو ضبطه على أحد الاوضاع التالية ( التهوية, التبريد المنخفض, التبريد العالي, تدفئة منخفضة للهواء, تدفئة عالية للهواء و تحريك الهواء في مختلف الاتجاهات )



تقرير تبريد وتكييف

ورشه التبريد والتكيف

(1)

1. الادوات المستخدمه في الورشه .

1.     جهاز الكشف عن تسريب الفريون
                      Detection device for leaking Freon

ادوات التبريد جهاز الكشف عن تسرب غاز الفريون

ووظيفة جهاز الكشف عن تسرب غاز الفريون كما هو واضح من تسميته هو الكشف عن تسرب غاز الفريون فعند تشغيل هذا الجهاز وتقريب رأس انبوبته من مكان تسريب غاز الفريون سوف يصدر الجهاز نغمات متعاقبة للدليل على وجود تسرب للفريون من ذلك المكان

كما يمكنك استخدام الطريقة التقليدية للكشف عن التسرب بواسطة رغوة الصابون



2. مقياس الضغط العالي والمنخفض

          Measure of high and low pressure

ادوات التبريد مقياس الضغط

ادوات التبريد ادوات التفريغ وقياس الضغط

3. اداة ثني الانابيب

2.                                                  Pipe bending tool





ادوات التبريد ادات ثني الانابيب

4. اداة قطع الانابيب

3.                                                Pipe cutting tool

ادوات التبريد اداة قطع الانابيب

5-ادوات توسيع انابيب التبريد

                            Tools expansion cooling pipes

ادوات التبريد ادوات توسيع انابيب التبريد

ادوات التبريد عدة توسيع انبوب التبريد

6- خفاسة المواسير: وهي تستخدم لغلق الماسورة بعد عملية الشحن. وحديها مفلطحين.

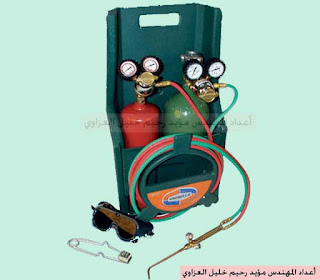

7-عدة اللحام بالاوكسجين والاسيتلين

                               Several oxygen and acetylene welding



ادوات التبريد راس اللحام

8-فرشاة تنظيف الانابيب
                                     Pipe Cleaning Brush

ادوات التبريد فرشاة تنظيف الانابيب

9-اسطوانة غاز الفريون
                                    Freon gas cylinder

اسطوانة شحن الفريون

10--جهاز القياس الملتيميتر

                                              Multi-measurement device

ادوات التبريد الملتيميتر

11-جهاز المايكروميتر او الفيرنية لقياس قطر الانابيب

Micrometer



مكونات الثلاجه المنزليه

1-   الضاغط compressor

2-مكثف

3- جهاز انتشار وتحكم فى مركب التبريد

4- المبخر





الآلية الأساسية لعمل لثلاجة كالأتي:

يضغط الضاغط غاز مركب التبريد. هذا يرفع ضغط ودرجة حرارة المبرّد (برتقالي كما بالشكل)، لذا ملفات تبادل الحرارة(المكثف) خارج الثلاجة تسمح للمبرّد بتفريق حرارة pressurization.

كما يبرّد، يكثّف المبرّد في الشكل السائل (أرجوان) ويتدفّق خلال صمام انتشار

عندما يتدفّق خلال صمام الانتشار، المبرّد السائل يسمح بالتحرّك من منطقة عالية الضغط إلى منطقة ضغط منخفضة، لذا يتمدد ويتبخّر (أزرق خفيف ). في تبخير، يمتصّ حرارة، يجعله المبخر باردا.

الملفات داخل الثلاجة تسمح للمبرّد بامتصاص الحرارة، يجعل داخل الثلاجة باردا. ثم تعاد الدورة مرات عديدة.
